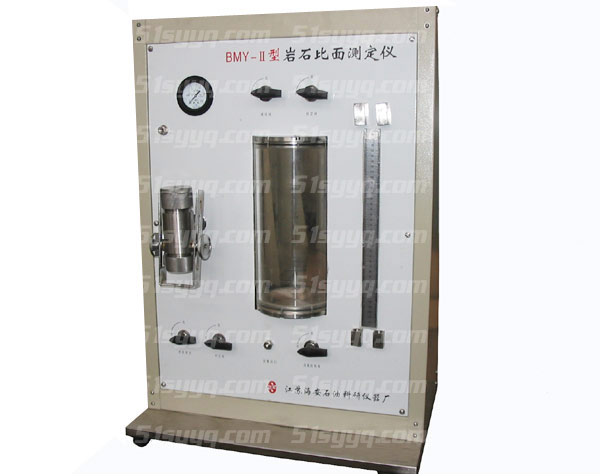

BMY-II型岩石比面测定仪




比表面积是表示分散介质或岩石粗细程度的一种重要指标,许多物理化学现象都涉及到物体的分散度,因此,比表面积是研究分散介质(如水泥等物质)的性能和研究岩石吸附特性和孔渗饱物性的重要指标,它广泛应用于建筑材料和地质工业。
一、测定原理
单位体积岩石内颗粒的总表面积,或单位体积岩石内总孔隙的内表面积称之为岩石的比面,其单位通常用厘米2/厘米3表示。岩石颗粒越细,形成的孔道就越小,则一定量的空气通过岩样时遇到的阻力也越大,这样测得的比面也就越大;反之,比面就越小。
岩石比面的大小与岩石的其它物性——渗透率、孔隙度、吸附能力等有关,特别是与孔隙度、渗透率的关系很大,它们存在有如下关系:
式中:S —— 岩样的比面,厘米2/厘米3;
A —— 岩样的截面积,厘米2;
L —— 岩样的长度,厘米;
φ—— 岩样的孔隙度,小数;
Q —— 通过岩样的气体流量,厘米3/秒;
H —— 相应于流量Q时岩样两端的压差(水柱高),厘米;
U —— 空气粘度,帕·秒。
由上式可以看出,当岩样的孔隙度为已知,A和L可直接量出,U由查表得到后,只要通过压差计测得空气通过岩样的压差H相应的流量Q便可算出岩样的比面。
二、仪器组成
岩石比面仪主要由岩心夹持器、压差计和空气唧筒组成。测定打开排水开关,水从唧筒中流出,瓶内压力降低,空气从进气孔经岩样进入唧筒内。当压差计上的水柱高H一定时,进入的空气量等排出的水量,用量筒量出相应压差下流出的水量,便可按公式计算出岩样的比面。
