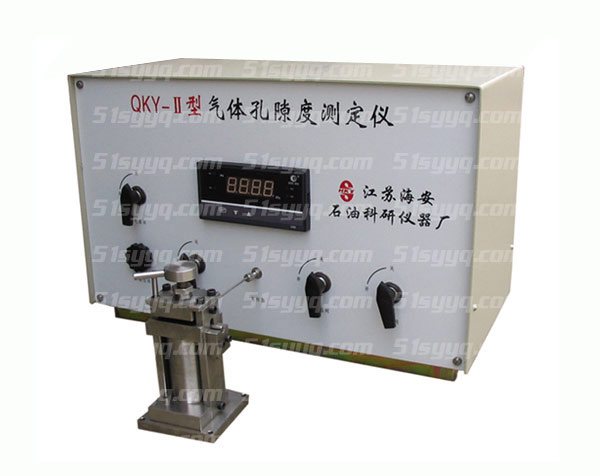

QKY-2型气体孔隙度测定仪



一、概    述
孔隙度是岩石的重要性质之一,它定义为孔隙体积与岩石几何体积的比值,通常用百分数表示。这种油田水烃类物质占据的孔隙空间的大小,无论对合理评价油藏,还是对油藏进行工程施工都是必不可少的参数,
我们根据美国岩心公司的孔隙度仪并参考了大量的资料设计的气体孔隙度仪,具有结构简单、操作方便、测定速度快、性能稳定等特点,是岩心分析实验室必不可少的装置。
二、工作原理
气体孔隙度仪是测量体积的一种仪器,用它可以测定岩样的骨架体积和孔隙度体积,利用气体膨胀原理,即玻义尔(BoyLE)定律,已知体积的气体在确定的压力下向未知体积等温膨胀,膨胀后可测定最终的平衡压力。平衡压力的大小取决于未知体积的大小,而未知体积的大小由玻义尔定律求得。
该仪器可用两种气体作为驱替介质,氮气和氦气。对于一般的砂岩可用氮气,对于较为致密的灰岩和孔隙较小的岩样可用氦气测定。用氦气的理由是:①.微小的氦气(分子分子半径r=0.9A)作为介质能够进入与油藏岩石伴生的毛细管;②.分子量低的氦气(M=4)对岩石具有较高的渗透能力;③.岩石表面对氦气吸咐性较差。
根据玻义尔定律如图所示:气体的已知体积Vk与所测压力Pk下等温膨胀到未知室体积V中,膨胀后测量最终平衡压力P这个平衡压力取决于未知体积量,未知体积可以用玻义尔定律求得
